可转位刀片数控周边磨床MK-400PULS

评论:0
产品详情
产品评论(0)
型号 MK-400PULS 产地 东莞
品牌 湘军智能

最新产品(内附视频)

MK-400PULS可转位刀片数控周边磨床:主要适用于硬质合金、金属陶瓷、PCBN、PCD、可转位刀片的加工;配备自动检测及机器人自动上下料系统,一次装夹即可完成刀片周边,R角的磨削加工。实现了产品的高效率与高品质磨削加工。



外观示意图(仅供参考)

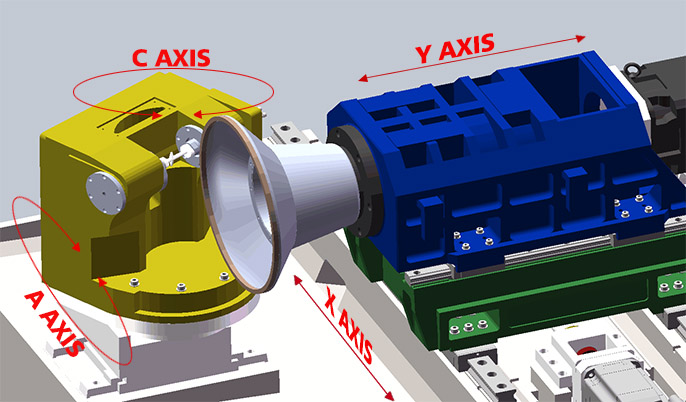

轴结构


削模样品

产品加工范围:最小内切圆正三角形4.5mm,最大内切圆尺寸45mm,最大厚度15mm。


技术附件

以下三个产品为准,对机床进行加工验证


型号

A

T

Φd

α


1

CNGA120404

12.70mm

4.76mm

5.16mm


2

DNMA150404

12.70mm

4.76mm

5.16mm


3

TPGW110304

9.52mm

3.18mm

3.4mm

11°


机床标准规格

项目名称

注释

加工范围

最小内切圆正三角形4.5mm,最大内切圆尺寸45mm,最大厚度15mm.

加工部位

标准刀片的外周R角

加工对象

硬质合金,金属陶瓷,陶瓷,CBN

X轴(左右摆动)

导轨

进口精密级导轨

润滑

导轨部自动油润滑

最大移动量

600mm

最大快速进给

12000mm/min

重复定位精度

±0.003/300

定位精度

±0.005/300

检测装置

INC直线尺

Y轴(砂轮进刀)

导轨

进口精密级导轨

润滑

导轨部自动油润滑

最大移动量

160mm

最大快速进给

10000mm/min

重复定位精度

±0.002/300

定位精度

±0.003/300

检测装置

INC直线尺

V轴(在线清洗)

导轨

进口精密级导轨

润滑

油脂润滑

最大移动量

80mm

最大快速进给

2000mm/min

重复定位精度

±0.003/300

定位精度

±0.005/300

A轴(工件回转轴)

最大移动量

无限旋转

最大快速进给

200rpm

重复精度

±5arc-sec

精度

±10arc-sec

反馈尺

增量式光学尺

C轴(工作台旋转)

润滑

油润滑

最大移动量

±90°

最大快速进给

30rpm

重复定位精度

4sec

定位精度

20sec

磨削砂轮尺寸

外径400mm*总厚度80mm*280mm

砂粒层厚

10mm

砂轮转速

500-2500/min

电机功率

7.5KW

驱动电源

电压

AC380V

总功率

30KVA

压缩空气


进入气压

0.5Mpa以上

油压装置


最大压力

最大7Mpa

机械重量

5.5T

机床颜色

标准色

机床外形尺寸

2700mm*2000mm*2000mm

数控装置


NC

进口数控装置

控制轴数


X轴(左右摆动)


Y轴(砂轮进刀)


V轴(在线清洗伸缩)


A轴(工件旋转)


C轴(工作台旋转)

最大同时控制轴数

5轴
